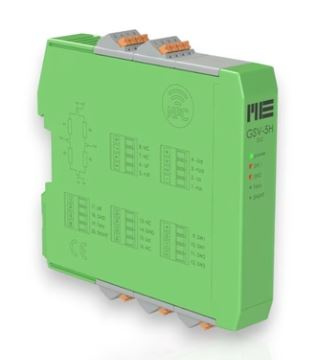

DMS Messverstärker GSV5H
Der In den Warenkorb Knopf erscheint sobald die obigen Werte ausgewählt wurden
Beschreibung
- 1 - Kanal DMS-Messverstärker für Huschiene119,5 × 19,5 × 111 mm³
- 20 Steck-/Federkraftklemmen
- Analogausgang ±10 V (Standard)
- Analogausgang per App: 4…20 mA
- Offset per App: 0V / 5V / 4mA / 12mA
- 2 Schwellwertausgänge
- Grenzfrequenz 250 Hz (Standard)
- Grenzfrequenz per App: 30 Hz / 2,5 kHz / 10 kHz
- Eingangsempfindlichkeit: 4 / 2 / 1 / 0,5 mV/V
- Tarierfunktion über Steuerleitung
- Versorgung: 11…28 V DCV
Technische Daten
- Gehäuse: 119,5 × 19,5 × 111 mm³
- Montage: DIN-Hutschiene
- Klemmen: 20 Steck-/Federkraftklemmen
- Versorgungsspannung: 11–28 V DC
- Sensortyp: DMS Voll-, Halb- und Viertelbrücke
- Eingangsempfindlichkeit: 4 / 2 / 1 / 0,5 mV/V
- Anschluss: 6-Leitertechnik
- Sensorversorgung: bis zu 8 Vollbrücken (350 Ω)
- Analogausgang (Standard): ±10 V
- Analogausgang (App): 4–20 mA
- Offset (App): 0 V / 5 V / 4 mA / 12 mA
- Ausgangskennlinie: linear
- Grenzfrequenz (Standard): 250 Hz
- Grenzfrequenz (konfigurierbar): 30 Hz / 2,5 kHz / 10 kHz
- Signalverarbeitung: vollständig analog
- Eignung: Schwingungsanalyse
- Konfiguration: NFC / Smartphone-App
- Messbereich: 4 Stufen per App umschaltbar
- Ausgangsmodus: ±10 V oder 4–20 mA per App
- Schwellwertausgänge: 2, galvanisch entkoppelt
- Konfiguration Schwellwerte: per App
- Funktionen:
- Nullsetzfunktion über Steuerleitung
- Tarierung
- Offset-Anpassung
- flexible Skalierung
- durchgehender analoger Signalfluss
- hohe Störfestigkeit
- für dynamische Messungen geeignet industrielle Anwendung
- Kraftmessung
- Drehmomentmessung
- Schwingungsanalyse
- Prüfstände
- Maschinenbau
- Industrieautomation
