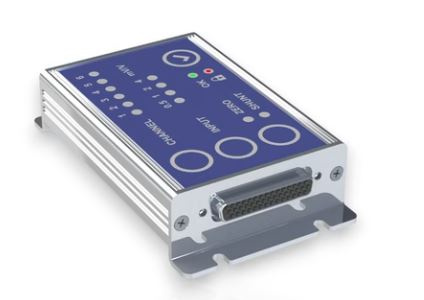

DMS Messverstärker GSV5A6
Der In den Warenkorb Knopf erscheint sobald die obigen Werte ausgewählt wurden
Beschreibung
- 6-Kanal DMS-Messverstärker 0...2mV/V
- Aluminium Gehäuse, Abmessungen: 124 mm x 72 mm x 28 mm
- 1 Stück Sub-D44HD zum Anschluss von 6D Kraft-/Momenten Sensoren
- 1x SUB-D15 Buchse für 6x Analogausgang +-10V
- 1x M8 Rundsteckverbinder 4-polig für Spannungsversorgung, Tara und Shuntkalibrierung
- Analogausgang: -10V...+10V
- Nullabgleich auf 0V
- Grenzfrequenz: 10kHz
- Eingangsempfindlichkeit: 2 mV/V
- Versorgungsspannung: 10V..28V DC35 mm12 -Buchse
Technische Daten
- Kanäle 6 unabhängig konfigurierbare Kanäle
- Sensortyp DMS-Voll-, Halb- oder Viertelbrücke
- Eingangsempfindlichkeit 0,5 / 1 / 2 / 4 mV/V
- Brückenwiderstand 120 Ω bis 5000 Ω
- Ausgang ±10 V oder optional 4…20 mA
- Grenzfrequenz 250 Hz oder 2,5 kHz
- Versorgungsspannung 10…28 V DC
- Brückenspeisung einstellbar
- Nullabgleich per Tastendruck / digital
- Shunt-Kalibrierung integriert
- Anschluss Sensoren SUB-D44HD
- Anschluss Ausgänge SUB-D15
- Versorgung M8 4-polig
- Gehäuse Aluminium
- Schutzart IP40
- Abmessungen ca. 107 × 75 × 28 mm
- Montage Schraubmontage
- Bedienung Folientastatur + LEDsuchse
Downloads
